Ремонт на Polydarts дартс автомат - без схема и без документация
Стар български дартс автомат предлагаше само една игра, а документация нямаше никъде. Решението се криеше в самата програма на машината.
При нас дойде Polydarts дартс автомат за заведения, произведен в България около 2005 г. Ремонтът на дартс автомат от малък местен производител винаги е предизвикателство, а този беше особено интересен. Машината се включваше, всички бутони реагираха със звуков сигнал, но предлагаше само една игра: до 999 точки за под 20 рунда, за 1 до 8 играчи. Останалите игри просто ги нямаше.
Защо дартс автоматът показва само една игра?
Първото подозрение падна върху батерията. Настройките на машината се пазят в малка памет (RAM 6116), която се захранва от акумулаторна батерия, когато автоматът е изключен. Старата батерия беше изтощена, затова я сменихме.
Проблемът обаче остана. Изчистихме паметта изцяло и пак получихме една-единствена игра. Това означаваше, че отговорът трябва да се търси в програмата на машината.
Дартс автомат без сервизна инструкция

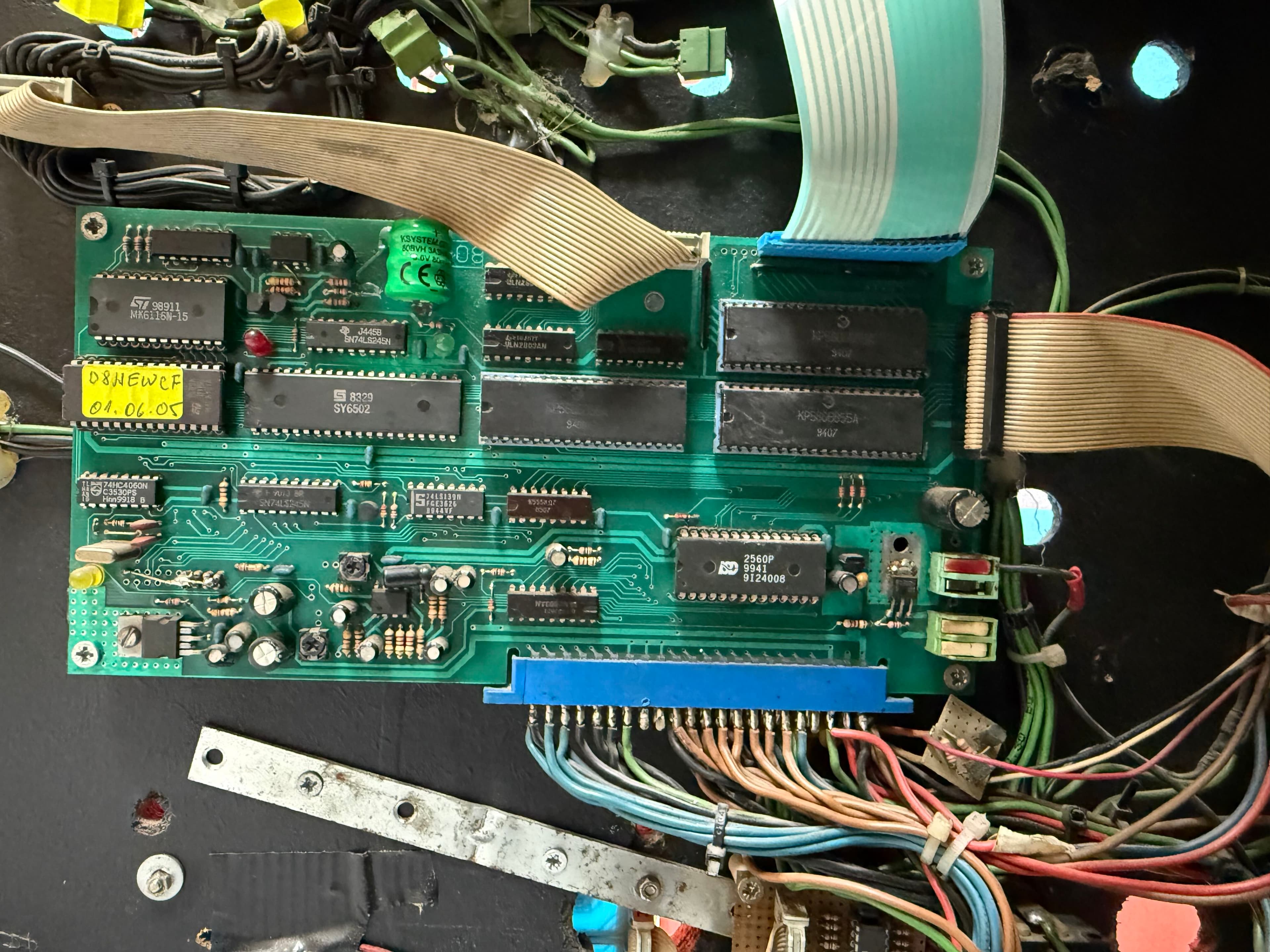

Тук стана трудно. Платката е от малък български производител с процесор 6502, класика от 80-те, и три входно-изходни чипа КР580ВВ55А, съветски копия на Intel 8255. Търсихме схема и инструкция на български и английски, но такава документация не съществува никъде.
Когато няма инструкция, остава един източник на информация: самата програма, записана в EPROM чипа на платката.
Как прочетохме фърмуера на машината
С програматор XGecu изчетохме съдържанието на EPROM чипа, без да го повреждаме. После анализирахме кода на процесора инструкция по инструкция, за да разберем как машината избира игрите.
Резултатът беше изненадващ:
В автомата има 16 игри и нито една не е заключена.
Номерът на текущата игра се пази в паметта на машината.
Заради изтощената батерия там беше останала невалидна стойност, извън нормалния диапазон, и машината „заседна“ на една игра.
Самото решение се оказа просто. След като стойността се върна в нормалния диапазон, всички 16 игри се появиха отново. Без анализа на фърмуера обаче щяхме да гадаем с месеци. [линк към: услуги – ремонт на стара електроника]
По време на анализа открихме и скритите сервизни функции на машината, като турнирен режим и нулиране на кредитите и броячите. Такава информация липсва дори на повечето собственици на подобни автомати.
Ремонт или нов автомат?
Нов дартс автомат за заведение струва над 2000 евро. Ремонтът върна старата машина в пълна изправност за микроскопична част от тази сума и тя отново работи с всичките си игри. Ако автоматът ви е стар, но механиката и платката са здрави, ремонтът винаги е много по-изгодното решение.
